Уплотнитель межтрубного пространства

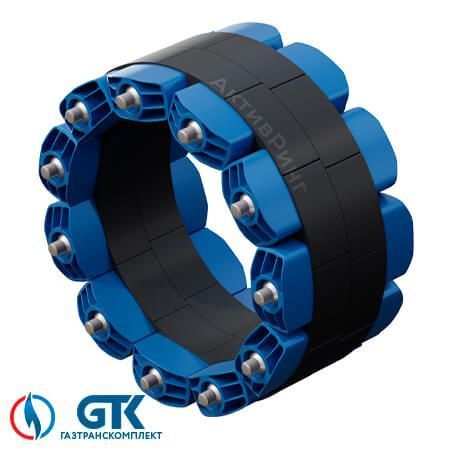

Уплотнитель АктивРинг представлен комплектом элементов, образующих удобный и простой в использовании механизм для заполнения межтрубного пространства. Последовательно и контролируемо элементы, соединенные с гайкой и болтом через прижимные пластины, затягиваются, создавая давление на торцевые поверхности элементов, которые, в свою очередь, утолщаются. Таким образом, уплотняется зазор, межтрубное пространство заполняется, что приводит к герметизации прохода трубы.

Механизм задействуется для чугунных, стальных, бетонных труб в рабочих средах различного типа, включая агрессивные и нейтральные. Уплотнитель межтрубного пространства доступен к применению на объектах любого эксплуатационного назначения.

Области использования:

• размещение труб в проходных отверстиях несущих конструкций и стен,
• герметизация резервуаров,
• устройство обсадных труб.

Выбор параметров механизма осуществляется с учетом:

• расстояния между рабочей трубой и закладной гильзой (отверстием);
• принимается в расчет диаметр трубы;
• длины дуги – прямо пропорционально диаметру трубы; необходимо отдавать предпочтение элементам с меньшим значением этой характеристики при условии равных диапазонов толщин элементов;
• толщины элементов – при вводе собранного механизма разница между ними и габаритами межтрубного пространства не может быть менее 1-2 мм, для напряженного состояния – не превышать 80-90% от наибольшей толщины.

Универсальны для каждого параметра базовое правило – оптимально использовать не менее 5 элементов, которые должны заполнять собой межтрубное пространство полностью (для возможности оперативной подтяжки механизма по завершении монтажа).

Установка

Монтаж допустим в подготовленное отверстие в перекрытии или стене, также непосредственно в гильзу. В последнем случае внешнее ребро жесткости стальной гильзы сальника демонтируется по завершении набора прочности бетонного раствора.

Этапы:

• Полная фиксация гильзы.
• Подготовка участвующих в монтаже поверхностей – тщательная очистка от предыдущих материалов, пыли и других нестабильных частиц.
• Контроль соответствия качества отверстия качеству гильзы (при условии отсутствия гильзы) с помощью технологии алмазного бурения с последующей обработкой мастичным составом Абрис Ру-К (оптимально).
• Освободить отверстие/гильзу от вспомогательных элементов, используемых при бетонировании.
• Отцентровать заводимую трубу с последующей фиксацией в установленном центральном положении с помощью автономных опор по обе стороны от стены/конструкции.

Важно! Не использовать уплотнительный механизм в качестве опоры!

• Замкнуть цепь, проверив свободу хода уплотнителя в отверстие и по трубе. При затруднительном прохождении допустимо изменить количество упругих деталей в меньшую сторону. При затруднительном соединении цепи осуществляется затяжка болтов, что приведет к увеличению длины цепи и её легкому соединению. Следует также акцентировать внимание на расположении головок болтов. Их верная локация находится со стороны монтажника. Прижимные пластины однообразно располагаются относительно гильзы, рабочей трубы, элементов.
• Механизм готовится к затяжке. С этой целью его углубляют в межтрубном пространстве на расстояние доступа инструмента к головкам болтов. При затруднительном прохождение подбивают с использованием деревянного бруска. В случае деформации упругих элементов рабочая труба может внутри гильзы/отверстия менять положение в горизонтальном и вертикальном направлении с целью продвижения механизма к нужной локации. Перемещение оптимально осуществлять с самой нижней координаты отверстия с последующим переходом внимания на обе стороны и до верхней координаты. Контроль верной установки – прижимные пластины расположены однообразно; прижимные пластины и уплотняющие элементы не выступают за края гильзы/отверстия, механизм находится в контакте всей своей поверхностью с рабочей трубой и гильзой/отверстием. К головкам болтов это правило не относится.
• Затяжка осуществляется вручную динамометрическим ключом по часовой стрелке, старт – верхний элемент. Максимальное количество оборотов для каждого болта – 4. Оптимально – 2-3. По завершении цикла контролируют положение механизма, при необходимости корректируют. Повторяют комплекс операций 2-3 раза также по направлению часовой стрелки до момента выступления материала элементов между пластинами.
• При необходимости осуществляют повтор затяжки по прошествии не менее 2 часов с контролем равномерности высоты выступа и максимального момента.
• Герметизация завершена.
