Комплект заделки стыка КЗС ППУ-ОЦ-5

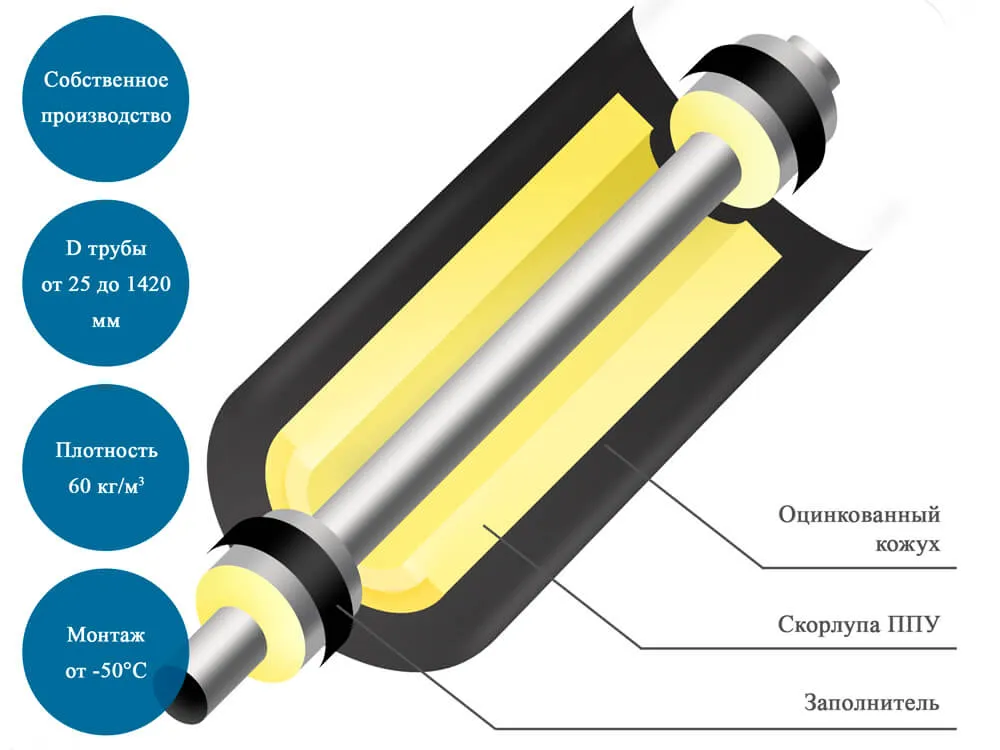

Комплект заделки стыка КЗС ППУ-ОЦ-5 производится нами и спланирован таким образом, чтобы создавать усиленное изоляционное соединение труб ППУ, участвующих в наземных водных коммуникационных сетях. Большее распространение получает на объектах ЖКХ преимущественно без использования ОДК. Подходит для устройства изоляции стыков при температуре окружающей среды от -50 °C, что особенно актуально для северных регионов и при внеплановом ремонте сетей.

Монтаж комплекта заделки стыка КЗС ППУ-ОЦ-5:

• 1 этап

Герметичность материалов, используемых в работе, и в целом конструкции достигается путем тщательной очистки поверхностей от влаги, пыли, грязи и других элементов, способных нарушить плотность соединения элементов. Дополнительно часть трубы под нанесение адгезионной ленты лучше обезжирить. При нагревании наполнитель активирует свою адгезионную способность, но максимальной она будет только при условии чистого основания.

• 2 этап.

Оба сегмента ППУ скорлупы соединяют в единое целое на трубе с помощью монтажной всесезонной пены или специализированного пенополиуретанового клея. Для корректного завершения реакции материалов необходимо надежно зафиксировать их полиуретановой лентой и замком.

• 3 этап.

Закрепляем на оболочке адгезионную ленту, которая в дальнейшем повысит герметичность соединения кожуха с трубой. Для этого предварительно необходимо разметить положение элементов. Термоклей нагреваем и с нахлестом в 30-50 мм располагаем на трубе в соответствии со сделанными ориентирами.

• 4 этап.

Устанавливаем оцинкованный изоляционный кожух, равномерно стягиваем бандажными ремнями и осуществляем механическую фиксацию саморезами из комплекта. Далее необходимо пропановой горелкой равномерно прогреть термоклей. Индикатором достижения наполнителем нужной температуры послужит незначительный выступ состава из-под кожуха. Как только это произошло, дополнительно протягиваем саморезами. Снимаем бандажные ремни. Изоляция завершена.

Характеристики комплекта заделки стыка КЗС ППУ-ОЦ-5:

ДИАМЕТРЫ ТРУБ
25, 32, 38, 42, 45	48, 57, 76, 89, 108	133, 159, 219, 273
325, 377, 426, 530	630, 720, 820	920, 1020, 1220, 1420

Характеристики КЗС ППУ-ОЦ-5 для труб диаметров 25 - 45 мм:

Комплект заделки стыка КЗС ППУ-ОЦ-5			Диаметр трубы, мм
			25	32		38		42		45
Термо клей 2 штуки		B, мм	40	40	40	40	40	40	40	40	40
		S, мм	2	2	2	2	2	2	2	2	2
		L**, мм	395	395	442	395	442	395	442	395	442
Скорлупа ППУ 2 сегмента		Dn, мм	25	32	32	38	38	42	42	45	45
		S*, мм	42,5	39	46,5	36	43,5	34	41,5	32,5	40
		L, мм	300	300	300	300	300	300	300	300	300
Кожух из оцинк. стали 1 штука		Dn, мм	110	110	125	110	125	110	125	110	125
		B, мм	462	462	512	462	512	462	512	462	512
		L, мм	500	500	500	500	500	500	500	500	500
		S, мм	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ОЦ-5 для труб диаметров 48-108 мм:

Комплект заделки стыка КЗС ППУ-ОЦ-5			Диаметр трубы, мм
			48		57		76		89		108
Термо клей 2 штуки		B, мм	40	40	40	40	40	40	40	40	40	40
		S, мм	2	2	2	2	2	2	2	2	2	2
		L**, мм	395	442	442	489	489	552	552	615	615	678
Скорлупа ППУ 2 сегмента		Dn, мм	48	48	57	57	76	76	89	89	108	108
		S*, мм	31	38,5	34	41,5	32	42	35,5	45,5	36	46
		L, мм	300	300	300	300	300	300	300	300	300	300
Кожух из оцинк. стали 1 штука		Dn, мм	110	125	125	140	140	160	160	180	180	200
		B, мм	462	512	512	561	561	627	627	693	693	759
		L, мм	500	500	500	500	500	500	500	500	500	500
		S, мм	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ОЦ-5 для труб диаметров 133-273 мм:

Комплект заделки стыка КЗС ППУ-ОЦ-5			Диаметр трубы, мм
			133		159		219		273
Термо клей 2 штуки		B, мм	40	40	40	40	40	40	40	40
		S, мм	2	2	2	2	2	2	2	2
		L**, мм	756	835	835	929	1039	1164	1306	1463
Скорлупа ППУ 2 сегмента		Dn, мм	133	133	159	159	219	219	273	273
		S*, мм	46	58,5	45,5	60,5	48	68	63,5	88,5
		L, мм	300	300	300	300	300	420	420	420
Кожух из оцинк. стали 1 штука		Dn, мм	225	250	250	280	315	355	400	450
		B, мм	841	924	924	1023	1138	1270	1418	1583
		L, мм	500	500	500	500	500	500	500	500
		S, мм	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ОЦ-5 для труб диаметров 325-530 мм:

Комплект заделки стыка КЗС ППУ-ОЦ-5			Диаметр трубы, мм
			325		377	426		530
Термо клей 2 штуки		B, мм	40	40	40	40	40	40	40
		S, мм	2	2	2	2	2	2	2
		L**, мм	1463	1620	1620	1808	2028	2028	2279
Скорлупа ППУ 2 сегмента		Dn, мм	325	325	377	426	426	530	530
		S*, мм	62,5	87,5	61,5	67	102	50	90
		L, мм	420	420	420	420	420	420	420
Кожух из оцинк. стали 1 штука		Dn, мм	450	500	500	560	630	630	710
		B, мм	1583	1748	1748	1946	2177	2177	2440
		L, мм	500	500	500	500	500	500	500
		S, мм	0,5	0,5	0,5	0,5	0,5	0,5	0,5

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ОЦ-5 для труб диаметров 630-820 мм:

Комплект заделки стыка КЗС ППУ-ОЦ-5			Диаметр трубы, мм
			630	720	820
Термо клей 2 штуки		B, мм	40	40	40	40
		S, мм	2	2	2	2
		L**, мм	2562	2876	3190	3504
Скорлупа ППУ 3 сегмента		Dn, мм	630	720	820	820
		S*, мм	85	90	90	140
		L, мм	420	420	420	420
Кожух из оцинк. стали 1 штука		Dn, мм	800	900	1000	1100
		B, мм	2737	3067	3397	3726
		L, мм	500	500	500	500
		S, мм	0,5	0,5	0,5	0,5

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм

Характеристики КЗС ППУ-ОЦ-5 для труб диаметров 920 - 1420 мм:

Комплект заделки стыка КЗС ППУ-ОЦ-5			Диаметр трубы, мм
			920		1020	1220	1420
Термо клей 2 штуки		B, мм	40	40	40	40	40
		S, мм	2	2	2	2	2
		L**, мм	3504	3818	3818	4446	5074
Скорлупа ППУ 3 сегмента		Dn, мм	920	920	1020	1220	1420
		S*, мм	90	140	90	90	90
		L, мм	420	420	420	420	420
Кожух из оцинк. стали 1 штука		Dn, мм	1100	1200	1200	1400	1600
		B, мм	3726	4056	4056	4715	5375
		L, мм	500	500	500	500	500
		S, мм	0,5	0,5	0,5	0,5	0,5

* Толщина скорлупы допускается +/- 5мм
** Длина допускается +/- 5мм
