Кольца ОНК
Опорно-направляющие кольца ОНК
Характеристики
ТУ
—
1469-001-01297858-1998, 1469-001-53597015-2012, 2531-002-53-597015-2012, 2531-002-53-597015-2012, 5959-003-53597015-2012, 1469-023-75957906-2011
Назначение
—
применяются при прокладке трубопроводов под дорогами, каналами или другими сооружениями. Они служат для соединения секций стального кожуха, предназначенного для прокладки в нем трубопроводов. Полимерные опоры прекрасно фиксируют стальные сегменты в одном положении, не давая конструкции смещаться во время эксплуатации
Минимальный объем заказа
—
от 1 единицы
Область применения
—
строительство трубопроводов
Цена рассчитывается индивидуально в зависимости от объема.

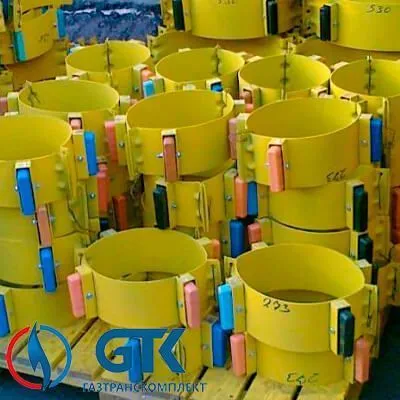

Кольца ОНК
Компания ООО ГК «Газтранскомплект» долгие годы поставляет всевозможные материалы, призванные ускорить и облегчить проведение монтажных и ремонтных работ различным строительным организациям. Данные направляющие пользуются заслуженным спросом при проведении монтажных работ, необходимых при прокладке трубопроводов, занимающихся транспортировкой нефти, газа или жидкостей.
ОНК применяются в любых климатических зонах и отлично выполняют предназначение в температурном режиме от минус сорока до плюс пятидесяти градусов по Цельсию. Стальной хомут с опорными выступами из полимера может пропустить через себя трубопровод любого диаметра. Гарантируя впоследствии возможность вытащить из него пришедшую в негодность секцию трубопровода, заменить на другую без нарушения эксплуатационных качеств дорожного покрытия, под которым оно проложено.
ОНК применяются в любых климатических зонах и отлично выполняют предназначение в температурном режиме от минус сорока до плюс пятидесяти градусов по Цельсию. Стальной хомут с опорными выступами из полимера может пропустить через себя трубопровод любого диаметра. Гарантируя впоследствии возможность вытащить из него пришедшую в негодность секцию трубопровода, заменить на другую без нарушения эксплуатационных качеств дорожного покрытия, под которым оно проложено.
Кольца ОНК, технические данные.
- Выдерживает давление 120 кг на см².
- Предназначается для труб с сечением от 57 до 1500 миллиметров.
Размерные характеристики и технические параметры колец опорно-направляющих (ОНК) металлических с диэлектрическими опорами-ползунами (с прокладкой)
| Диаметр трубы, мм | Масса изделия, кг | Диаметр ОНК по вершинам ребер, мм | Ширина ОНК, мм | Кол-во сегментов в кольце, шт |
| 1420 | 28 | 1560 | 210 | 3 |
| 1220 | 23,5 | 1360 | 210 | 3 |
| 1020 | 22,1 | 1160 | 210 | 3 |
| 920 | 20 | 1060 | 175 | 3 |
| 820 | 18,3 | 960 | 175 | 3 |
| 720 | 16,2 | 860 | 175 | 3 |
| 630 | 14,4 | 770 | 175 | 3 |
| 530 | 12,4 | 670 | 175 | 3 |
| 426 | 10,1 | 566 | 175 | 3 |
| 377 | 5,9 | 477 | 130 | 2 |
| 325 | 4,5 | 425 | 130 | 2 |
| 273 | 4,3 | 373 | 130 | 2 |
| 219 | 3,7 | 319 | 130 | 2 |
| 168 | 2,3 | 268 | 90 | 2 |
| 159 | 2,2 | 259 | 90 | 2 |
| 133 | 2,1 | 233 | 90 | 2 |
| 114 | 1,8 | 214 | 90 | 2 |
| 108 | 1,7 | 208 | 90 | 2 |
| 89 | 1,4 | 169 | 90 | 2 |
| 57 | 0,9 | 137 | 90 | 2 |
Дистанция между опорно-направляющими кольцами ОНК
| Ø трубопровода, мм | Дистанция между ОНК для нефте-, продуктопроводов, м | То же для газопроводов, м |
| от 57 до 219 | 5 | 6 |
| от 108 до 426 | 5 | 6 |
| от 530 до 820 | 4,5 | 5 |
| от 1020 до 1420 | 3,5 | 4 |
