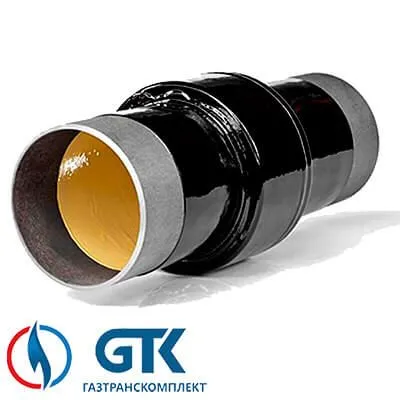

Электроизолирующая вставка ЭВ

Электроизолирующая вставка – это неразъемное изделие, изготовленное и испытанное в заводских условиях, представляет собой два металлических патрубка с соответствующими трубопроводу присоединительными размерами, соединенных между собой силовой оболочкой. Надежная электрическая изоляция обеспечивается кольцом из диэлектрического материала, а герметичность соединения - специально подобранным уплотнителем. Конструкция не требует обслуживания в течение всего срока службы

Применение:

Электроизолирующие вставки, вставки являются одним из элементов системы электрохимической защиты.

Целесообразно устанавливать вставки для:

• электрического разъединения основной магистрали от трубопроводов-отводов;
• ограничения протяженности (секционирования) участков электрохимической защиты  трубопроводов;
• разграничения участков трубопроводов с различными типами и качеством изоляционного покрытия;
• электрического разъединения газопроводов от подземных сооружений предприятий, на которых электрохимическая защита не предусматривается или запрещена ввиду взрывоопасности, а также имеющих собственную систему электрохимической защиты;
• электрического разъединения участков трубопроводов с влиянием блуждающего тока или переменного напряжения; электрического разъединения многониточных переходов через водные преграды;
• электрического разъединения обсадных колонн скважин, надземных трубопроводов и т.п.;
• электрического разъединения трубопроводов от участков, не требующих электрохимической защиты или имеющих контакт с естественными или искусственными заземлителями при выходе из земли;
• электрического разъединения участков трубопроводов на границах собственности или страны.

Преимущества

Применение электроизолирующих вставок позволяет:

• оптимизировать режимы работы электрохимической защиты, снизить затраты на электроэнергию (что особенно актуально для электродефицитных регионов Урала и Сибири);
• сократить затраты на строительство дополнительных средств электрохимической защиты и ремонт анодных заземлений,
• снизить или исключить вредное влияние блуждающих токов на трубопровод;
• увеличить степень защищенности трубопроводов;
• уменьшить влияние внешних факторов на работоспособность оборудования систем электрохимической защиты и КИПиА;
• уменьшить вероятность поражения человека электрическим током наведенным на трубопроводе от сторонних источников;
• увеличить срок службы и повысить надежность работы трубопроводов.
